明杆弹性座封闸阀 |
一、用途
我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、特点
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
三、技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等

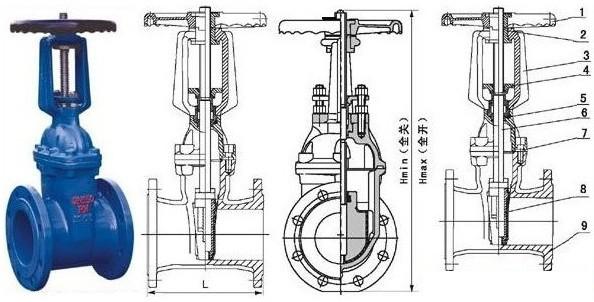

四、主要零件材料
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
铸铁、球墨铸铁 |
|
2 |
闸门 |
球墨铸铁外覆EPDM |
|
3 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
|
5 |
阀盖 |
铸铁、球墨铸铁 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
0型密封圈 |
NBR |
|
8 |
止推垫 |
锡青铜 |
|
9 |
轴套 |
锡青铜 |
|
10 |
螺栓 |
镀锌 |
|
11 |
轴盖 |
铸铁、球墨铸铁 |
|
12 |
防尘罩 |
NBR |
|
13 |
手轮 |
铸铁 |
|
14 |
紧固螺母 |
镀锌 |
五、外形尺寸
|
产品代号 |
公称 |
D |
D1 |
N-φd |
L |
H |
|||
|
1.OMPa |
1.6Mpa |
1.0MPa |
1.6MPa |
1.OMpa |
1.6MPa |
||||
|
Z41X-50 |
50 |
165 |
125 |
4—19 |
180 |
340 |
|||
|
Z41X -65 |
65 |
185 |
145 |
4—19 |
190 |
370 |
|||
|
Z41X -80 |
80 |
200 |
160 |
8—19 |
205 |
410 |
|||
|
Z41X -100 |
100 |
220 |
180 |
8—19 |
230 |
450 |
|||
|
Z41X -125 |
125 |
250 |
210 |
8—19 |
255 |
480 |
|||
|
Z41X -150 |
150 |
285 |
240 |
8—23 |
267 |
550 |
|||
|
Z41X -200 |
200 |
340 |
295 |
8—23 |
12—23 |
295 |
630 |
||
|
Z41X -250 |
250 |
405 |
350 |
355 |
12—23 |
12—28 |
335 |
750 |
|
|
Z41X -300 |
300 |
460 |
400 |
410 |
12—23 |
12—28 |
360 |
820 |
|
|
Z41X -350 |
350 |
520 |
460 |
470 |
16—23 |
16—28 |
381 |
980 |
|
|
Z41X -400 |
400 |
580 |
515 |
525 |
16—28 |
16—31 |
406 |
1010 |
|
|
Z41X -450 |
450 |
640 |
565 |
585 |
20—28 |
20—31 |
432 |
1270 |
|
|
Z41X -500 |
500 |
715 |
620 |
650 |
20—28 |
20—34 |
457 |
1270 |
|
|
Z41X -600 |
600 |
840 |
725 |
770 |
20—31 |
30—37 |
508 |
1390 |
|
